石英晶體振蕩器
- 編號：70612295
- 頻率：1.544~200MHZ

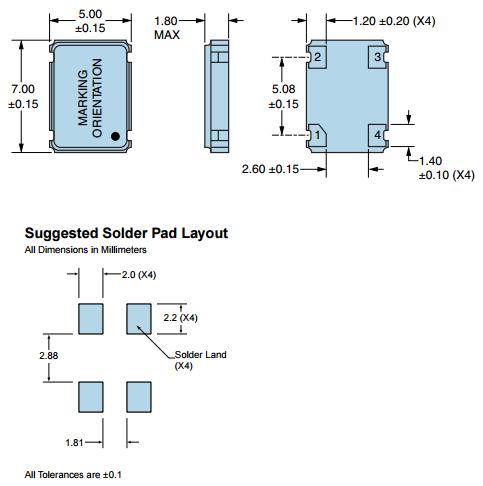

- 尺寸：7.0*5.0mm
EC26石英晶體振蕩器,ECLIPTEK晶振,EC2600ETTTS-20.000M-TR晶振
EC26石英晶體振蕩器,ECLIPTEK晶振,EC2600ETTTS-20.000M-TR晶振，小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密...
.jpg)
EC26石英晶體振蕩器,ECLIPTEK晶振,EC2600ETTTS-20.000M-TR晶振，小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
EC26石英晶體振蕩器,ECLIPTEK晶振,EC2600ETTTS-20.000M-TR晶振，石英水晶振子真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,貼片石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英SMD晶振的年老化特性.
ECLIPTEK晶振公司成立于1987年，是一家在頻率控制市場上公認的市場領導者。我們最先進的產品和領先的前沿技術使我們能夠為我們的客戶提供最好的貼片無源晶振和石英振蕩器產品。服務是ECLIPTEK無源貼片晶體成功的基石。我們考慮客戶的合作伙伴，努力滿足并超越他們對質量、客戶服務和價值的要求。公司擁有專業的技術支持和全面的質量計劃，使其成為行業最優秀的頻率控制產品資源。
EC26石英晶體振蕩器,ECLIPTEK晶振,EC2600ETTTS-20.000M-TR晶振，ECLIPTEK晶振公司是一家專注于為我們的市場提供高質量進口晶振產品系列產品的公司。我們的目標是通過提供無與倫比的客戶服務和對客戶、員工和供應商的長期承諾，穩步發展。
為確保這一使命的成功，超過公司的總裁和質量部創造了一個質量改進手冊。這份基于ISO 9001的文件陳述了超過了任務的任務，以確保任務聲明的持續履行。本公司質量改進手冊的一個基本原則是:黃道質量方針。

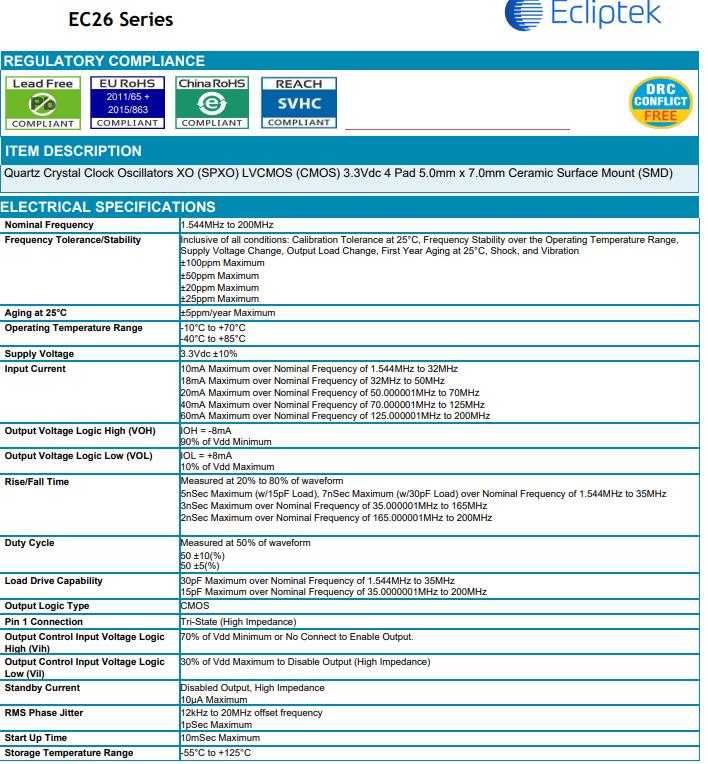

| Nominal Frequency | 1.544MHz to 200MHz |
| Frequency Tolerance/Stability |
nclusive of all conditions: Calibration Tolerance at 25°C, Frequency Stability over the Operating Temperature Range, Supply Voltage Change, Output Load Change, First Year Aging at 25°C, Shock, and Vibration ±100ppm Maximum ±50ppm Maximum ±20ppm Maximum ±25ppm Maximum |
| Aging at 25°C | ±5ppm/year Maximum |
| Operating Temperature Range |
-10°C to +70°C -40°C to +85°C |
| Supply Voltage | 3.3Vdc ±10% |
| Input Current |
10mA Maximum over Nominal Frequency of 1.544MHz to 32MHz 18mA Maximum over Nominal Frequency of 32MHz to 50MHz 20mA Maximum over Nominal Frequency of 50.000001MHz to 70MHz 40mA Maximum over Nominal Frequency of 70.000001MHz to 125MHz 60mA Maximum over Nominal Frequency of 125.000001MHz to 200MHz |
| Output Voltage Logic High (VOH) |
IOH = -8mA 90% of Vdd Minimum |
| Output Voltage Logic Low (VOL) |
IOL = +8mA 10% of Vdd Maximum |
| Rise/Fall Time |
5nSec Maximum (w/15pF Load), 7nSec Maximum (w/30pF Load) over Nominal Frequency of 1.544MHz to 35MHz 3nSec Maximum over Nominal Frequency of 35.000001MHz to 165MHz 2nSec Maximum over Nominal Frequency of 165.000001MHz to 200MHz |
| Duty Cycle |
Measured at 50% of waveform 50 ±10(%) 50 ±5(%) |
| Load Drive Capability |
30pF Maximum over Nominal Frequency of 1.544MHz to 35MHz 15pF Maximum over Nominal Frequency of 35.0000001MHz to 200MHz |
| Output Logic Type | CMOS |
| Pin 1 Connection | Tri-State (High Impedance) |
|
Output Control Input Voltage Logic High (Vih) |
70% of Vdd Minimum or No Connect to Enable Output. |
|
Output Control Input Voltage Logic Low (Vil) |
30% of Vdd Maximum to Disable Output (High Impedance) |
| Standby Current |
Disabled Output, High Impedance 10µA Maximum |
| RMS Phase Jitter |
12kHz to 20MHz offset frequency 1pSec Maximum |
| Start Up Time | -55°C to +125°C |
抗沖擊
抗沖擊是指進口晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度:
溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.EC26石英晶體振蕩器,ECLIPTEK晶振,EC2600ETTTS-20.000M-TR晶振.
激勵功率
在晶振上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率 （請參閱“激勵功率”章節內容）.
負極電阻
除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管石英貼片晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
日蝕ECLIPTEK晶振公司將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.EC26石英晶體振蕩器,ECLIPTEK晶振,EC2600ETTTS-20.000M-TR晶振.
所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
對我們的有源晶振,壓控振蕩器,貼片晶振, 石英晶體諧振器、普通有源晶體振蕩器（SPXO）、壓控晶體振蕩器（VCXO）進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.
