愛普生晶振FC1610AN,X1A000121000500貼片晶體

編號：18562630
頻率：32.768KHZ
尺寸：1.6*1.0mm

愛普生晶振FC1610AN,X1A000121000500貼片晶體,進口音叉晶體,EPSON晶振,水晶振動子,陶瓷晶振,型號FC1610AN,編碼X1A000121000500是一款貼片型的無源晶體,尺寸為1610mm,頻率32.768KHZ,負載12.5pF,精度20ppm,工作溫度-40t...

愛普生晶振FC1610AN,X1A000121000500貼片晶體,進口音叉晶體,EPSON晶振,水晶振動子,陶瓷晶振,型號FC1610AN,編碼X1A000121000500是一款貼片型的無源晶體,尺寸為1610mm,頻率32.768KHZ,負載12.5pF,精度20ppm,工作溫度-40to+85°C產品具備一定的穩定性能和耐壓性能,超級適合用于無線網絡設備,電子產品等領域。隨著需求的增長,同時發布具備性能優越的產品線,編碼X1A000121001300也是一款環保性能符合ROHS/無鉛標準.

愛普生晶振公司已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的石英晶振產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產成品出售給我們的客戶.愛普生晶振FC1610AN,X1A000121000500貼片晶體

愛普生加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.

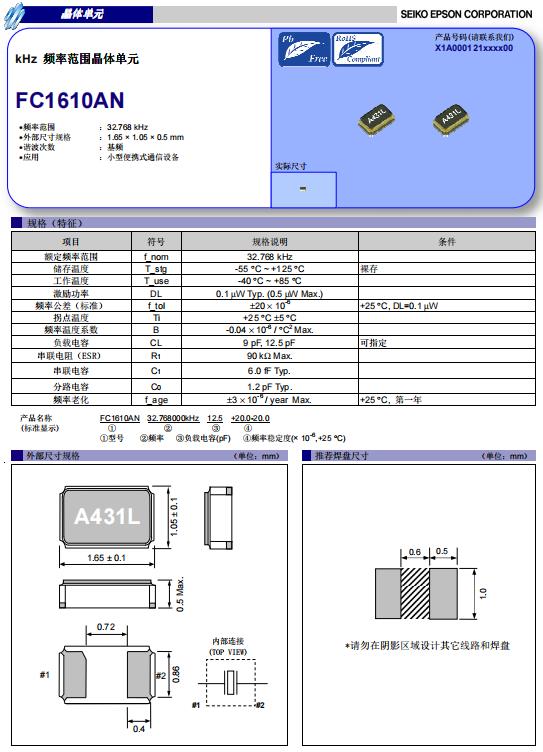

X1A000121000500晶振參數表

愛普生晶振	單位	FC1610AN晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.5μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準), (±10 × 10-6 ～ ±30 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.fuleikeji.cn/
頻率溫度特征	f_tem	±20 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	≤ 90 KΩ	-40°C ~ +85°C, DL = 100μW
頻率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

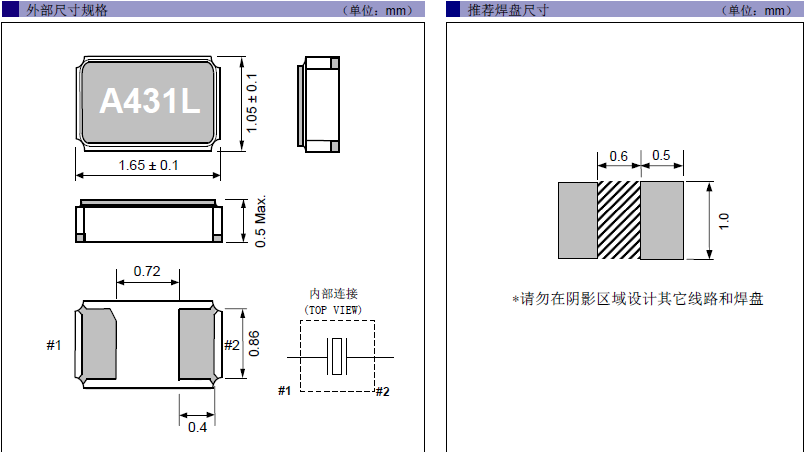

愛普生晶振FC1610AN,X1A000121000500貼片晶體 尺寸圖

機械振動的影響

當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管SMD晶振晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于進口音叉晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.愛普生晶振FC1610AN,X1A000121000500貼片晶體

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

愛普生晶振緊扣客戶需求,提供高品質,高信賴度的無鉛環保晶體產品及優質服務.日本國內和海外各事業部率先取得IS0900認證.并且,還率先取得大型汽車制造企業所要求的ISO/TS 16949認證.

ISO/TS 16949是以QS-900為基準,根據汽車制造業所要求的標準更加嚴格的認證,此認證標準在世界各國是通用的

石英領域品質方針

我們將時刻意識到顧客所在,通過創造和實現顧客價值而提供讓顧客滿意和信賴的商品與服務.愛普生晶振FC1610AN,X1A000121000500貼片晶體

并恒久開展業務改革,從而提高工作質量、實現“QCDS”之目標.

對于所面臨的課題,我們將基于五項主義追究其真因,本著原理原則旋轉“PDCA”的循環,科學而合理地給予解決.

編碼	LxWxH/尺寸	Model/型號	Frequency/頻率	CL Value/負載	Freq.tol./頻率 @+25°C	Oper. Temper. Range/工作溫度
X1A000121000800	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121000500	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121000600	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121000700	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	15 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121001100	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768KHZ	9 pF	+/-10.0 ppm	-40 to +85 °C
X1A000121001200	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C
X1A000121001300	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121001400	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	7 pF	-10.0/+20.0 ppm	-40 to +85 °C
X1A000171000100	2.05 x 1.2 x 0.6 mm	FC2012AN	32.768kHz	12.5 pF	+/-20.0 ppm	-40 to +105 °C
X1A000171000200	2.05 x 1.2 x 0.6 mm	FC2012AN	32.768kHz	9 pF	+/-20.0 ppm	-40 to +105 °C
X1A000171000300	2.05 x 1.2 x 0.6 mm	FC2012AN	32.768kHz	7 pF	+/-20.0 ppm	-40 to +105 °C
