6G模塊晶振FC2012AN,X1A000171000100,愛普生2012mm晶體諧振器

編號：51628094
頻率：32.768KHz
尺寸：2.0x1.2x0.6mm

6G模塊晶振FC2012AN,X1A000171000100,愛普生2012mm晶體諧振器，日本進口晶振，EPSON愛普生晶振，型號FC2012AN，編碼為：X1A000171000100，頻率為：32.768KHz，小體積晶振尺寸：2.0x1.2x0.6mm，無源晶振，兩腳貼片晶振...

6G模塊晶振FC2012AN,X1A000171000100,愛普生2012mm晶體諧振器，日本進口晶振，EPSON愛普生晶振，型號FC2012AN，編碼為：X1A000171000100，頻率為：32.768KHz，小體積晶振尺寸：2.0x1.2x0.6mm，無源晶振，兩腳貼片晶振，FC2012AN是一個32.768kHz晶體單元，低ESR在緊湊的封裝。這是配備了一個完全重新設計的元素，基于我們的設計和生產技術訣竅的音叉晶體設備建立了多年。它是理想的應用，需要低電流消耗的應用，如物聯網的理想增長。它支持高達+105°C的工作溫度范圍。愛普生是kHz波段晶體單元的領先供應商，除了晶體單元外，還提供內置振蕩電路和實時時鐘模塊。愛普生致力于為客戶提供最低功率的解決方案。具有超小型，輕薄型，耐熱及耐環境特點。應用于：智能手表晶振，可穿戴產品，低功率mcu的子時鐘，無線模塊的子時鐘，鐘表電子，智能手機，儀器儀表，智能手機，電腦主板，數碼電子等應用。

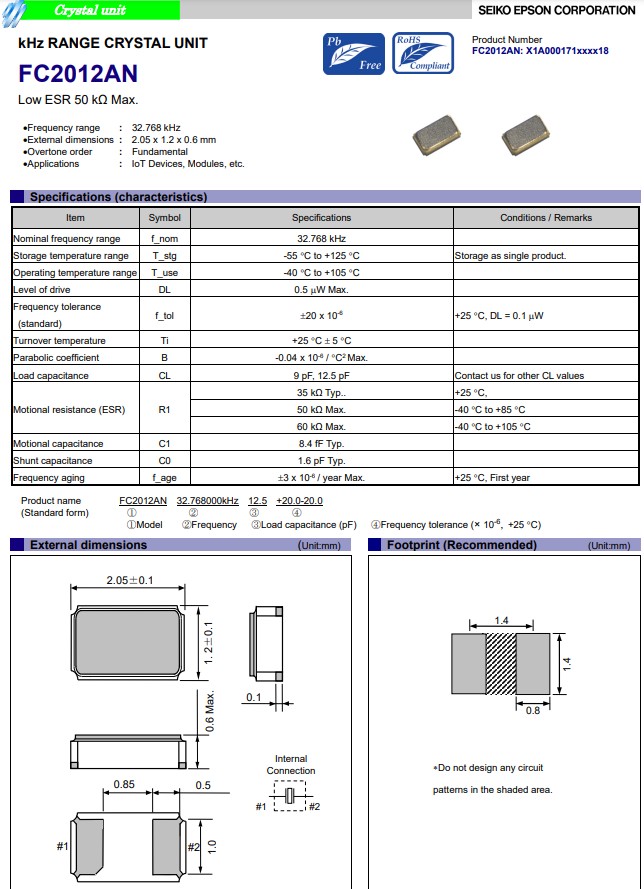

6G模塊晶振FC2012AN,X1A000171000100,愛普生2012mm晶體諧振器，參數表

Item	Symbol	FC2012AN	Conditions / Remarks
Nominal frequency range	f_nom	32.768 kHz
Storage temperature range	T_stg	-55 。C to +125 。C	Storage as single product.
Operating temperature range	T_use	-40 。C to +105 。C
Level of drive	DL	0.5 μW Max.
Frequency tolerance	f_tol	±20 x 10-6	+25 。C, DL = 0.1 μW
(standard)	f_tol	±20 x 10-6	+25 。C, DL = 0.1 μW
Turnover temperature	Ti	+25 。C ± 5 。C
Parabolic coefficient	B	-0.04 x 10-6 / 。C2 Max.
Load capacitance	CL	9 pF, 12.5 pF	Contact us for other CL values
		35 ka Typ..	+25 。C,
Motional resistance (ESR)	R1	50 ka Max.	-40 。C to +85 。C
		60 ka Max.	-40 。C to +105 。C
Motional capacitance	C1	8.4 fF Typ.
Shunt capacitance	C0	1.6 pF Typ.
Frequency aging	f_age	±3 x 10-6 / year Max.	+25 。C, First year

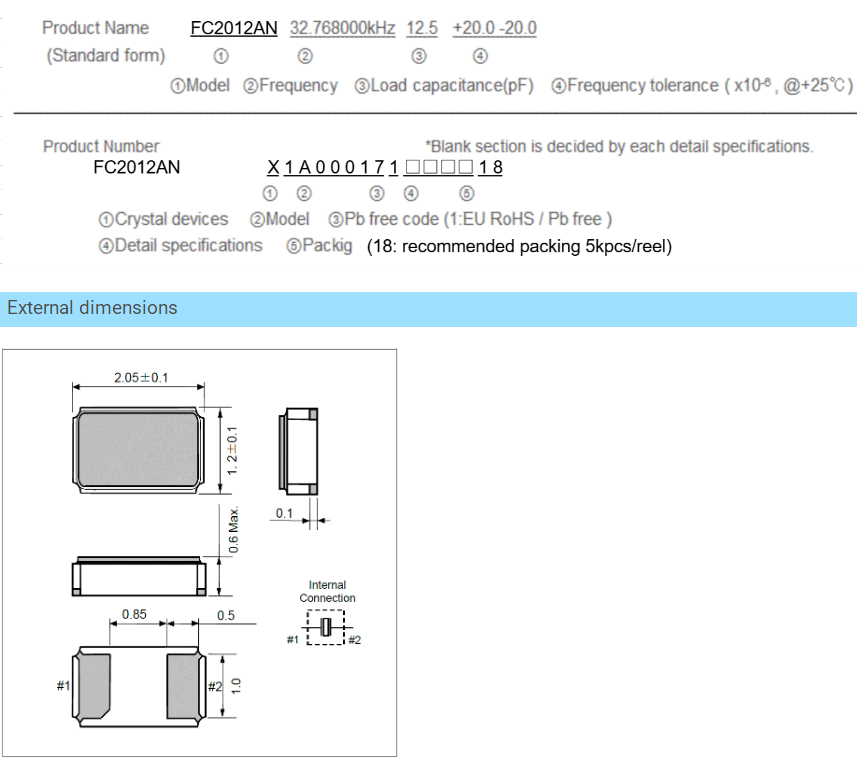

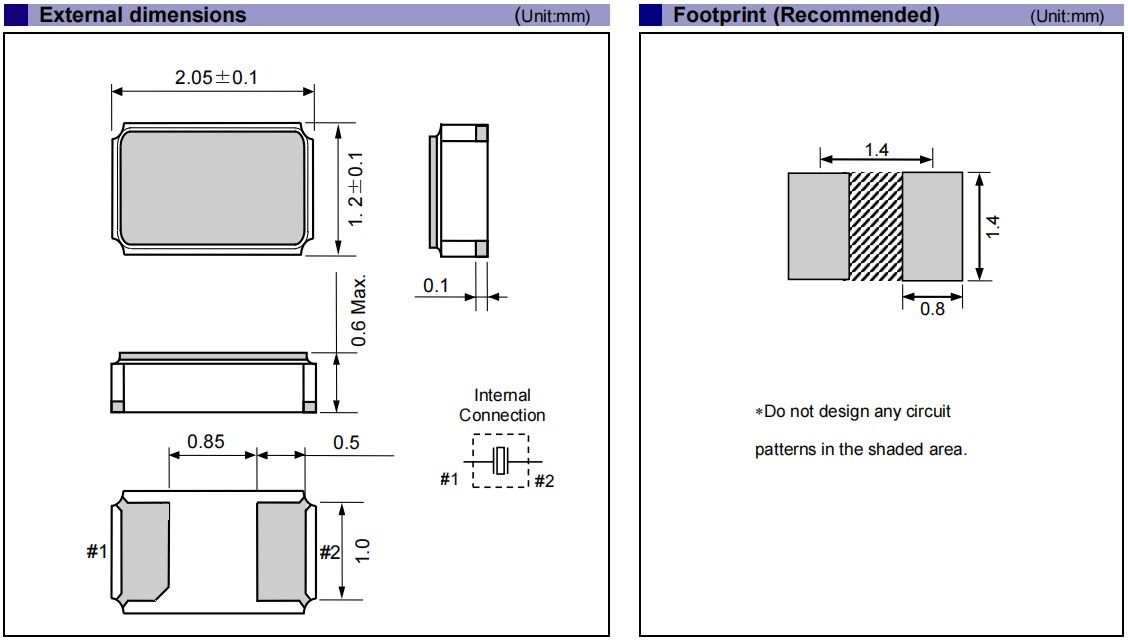

6G模塊晶振FC2012AN,X1A000171000100,愛普生2012mm晶體諧振器，尺寸圖

6G模塊晶振FC2012AN,X1A000171000100,愛普生2012mm晶體諧振器
產品特點：包裝尺寸：2.05 x 1.2毫米，t=最大0.6毫米。
公稱頻率范圍：32.768kHz，
頻率公差：±20 x 10-6（+25°C±5°C）
工作溫度：-40°C至+105°C，
ESR：
35 kΩ Typ。（+25°C）
50 kΩ Max。（-40°C至+85°C）
60 kΩ Max。（-40°C至+105°C）
應用：可穿戴產品，低功率mcu的子時鐘，無線模塊的子時鐘

編碼	型號	頻率	石英晶體諧振器	負載	頻率 @+25°C
X1A000171000100	FC2012AN	32.768kHz	2.05 x 1.2 x 0.6 mm	12.5 pF	+/-20.0 ppm
X1A000171000200	FC2012AN	32.768kHz	2.05 x 1.2 x 0.6 mm	9 pF	+/-20.0 ppm
X1A000171000300	FC2012AN	32.768kHz	2.05 x 1.2 x 0.6 mm	7 pF	+/-20.0 ppm
X1A000061000200	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	12.5 pF	+/-20.0 ppm
X1A000061000300	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	12.5 pF	+/-30.0 ppm
X1A000061000800	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	9 pF	+/-20.0 ppm
X1A000061003000	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	8 pF	+/-20.0 ppm
X1A000061003200	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	6.6 pF	+/-20.0 ppm
X1A000021000200	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	10 pF	+/-20.0 ppm
X1A000021000700	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	10 pF	+/-20.0 ppm
X1A000021000800	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	10 pF	+/-20.0 ppm
X1A000021001000	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	9 pF	+/-20.0 ppm
X1A000021001100	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	10 pF	+/-20.0 ppm
X1A000021001200	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	10 pF	+/-20.0 ppm
X1A000021001300	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	9 pF	+/-20.0 ppm
X1A000021001400	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	9 pF	-10.0/+30.0 ppm
X1A000021001500	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	9 pF	20.0/+60.0 ppm
X1A000021001600	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	7 pF	+/-20.0 ppm
X1A000061000600	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	7 pF	+/-20.0 ppm
X1A000061001400	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	12.5 pF	+/-10.0 ppm
X1A000061002100	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	6 pF	+/-20.0 ppm
X1A000061002400	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	9 pF	+/-10.0 ppm
X1A000061003500	FC-12M	32.768kHz	2.05 x 1.2 x 0.6 mm	7 pF	+/-10.0 ppm
