美國ITTI晶振,CS3215石英諧振器,CS3215-32.768KHz-12.5-TR晶振

編號：52331785
頻率：32.768KHZ

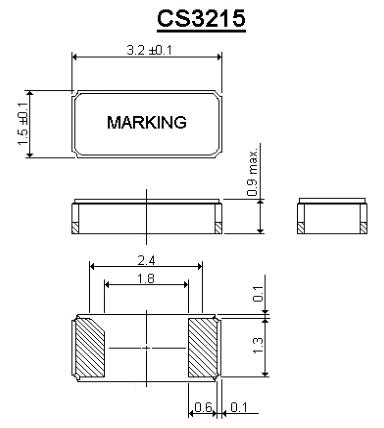

尺寸：3.2*1.5mm

美國ITTI晶振,CS3215石英諧振器,CS3215-32.768KHz-12.5-TR晶振，貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為貼片晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振...

　 美國ITTI晶振,CS3215石英諧振器,CS3215-32.768KHz-12.5-TR晶振，貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為貼片晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

　 美國ITTI晶振,CS3215石英諧振器,CS3215-32.768KHz-12.5-TR晶振，貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

　　為了進一步說明這一點，ITTI通過其工程，質量和生產知識以及專業知識來確定哪個工廠具有生產特定產品的基本優勢。反過來，通過與各自工廠的廣泛努力，ITTI晶振的工程師與工廠的人員一起能夠微調專用工廠的生產和時間表，以確保低成本及時的高質量生產率，從而為您，我們的客戶提供世界一流的產品。

美國ITTI晶振,CS3215石英諧振器,CS3215-32.768KHz-12.5-TR晶振，這只是ITTI故事的一部分，另一個激動人心的方面是我們的自定義功能。在許多情況下，現成的產品根本無法按照您的期望執行系統中的給定任務，并且現有產品的調整就足夠了，或者可能需要完整的定制部件。這是ITTI擅長的地方。我們的工程和制造人員會仔細檢查您的要求，并為您的應用提供最具成本效益的貼片石英晶振解決方案，就像我們使用標準產品一樣。無論多么簡單或復雜，您的確切要求就是我們的挑戰。

ITTI是石英行業令人興奮的新面孔。盡管如此，我們希望有機會贏得您作為戰略供應商之一的稱號。

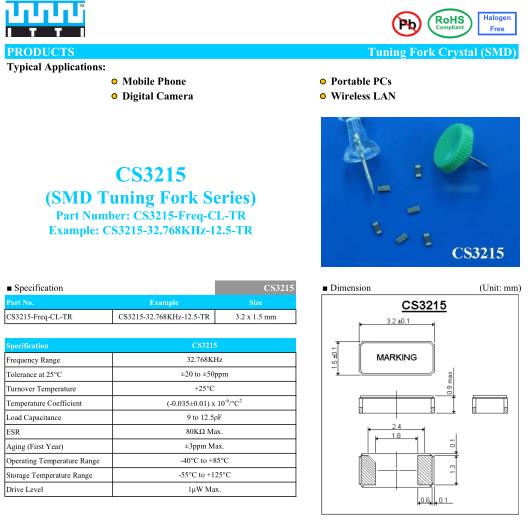

Specification	CS3215
Frequency Range	32.768KHz
Tolerance at 25°C	±20 to ±50ppm
Turnover Temperature	+25°C
Temperature Coefficient	(-0.035±0.01) x 10-6/°C2
Load Capacitance	9 to 12.5ρF
ESR	80KΩ Max.
Aging (First Year)	±3ppm Max.
Operating Temperature Range	-40°C to +85°C
Storage Temperature Range	-55°C to +125°C
Drive Level	1μW Max.

激勵功率

在晶振上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）.

負極電阻

除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管SMD晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作. 美國ITTI晶振,CS3215石英諧振器,CS3215-32.768KHz-12.5-TR晶振.

抗沖擊

抗沖擊是指歐美晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英貼片晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度:

溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

ITTI公司將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.

美國ITTI晶振,CS3215石英諧振器,CS3215-32.768KHz-12.5-TR晶振， ITTI晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.

ITTI晶振公司在“制造、使用、有效利用、再利用”這樣一個進口晶振產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.
