首頁歐美晶振 wi2wi晶振威爾威晶振,C3石英晶振,C3-26000X-FBBD12RX晶振

威爾威晶振,C3石英晶振,C3-26000X-FBBD12RX晶振

編號：58709071
頻率：12~60MHZ,60~150MHZ

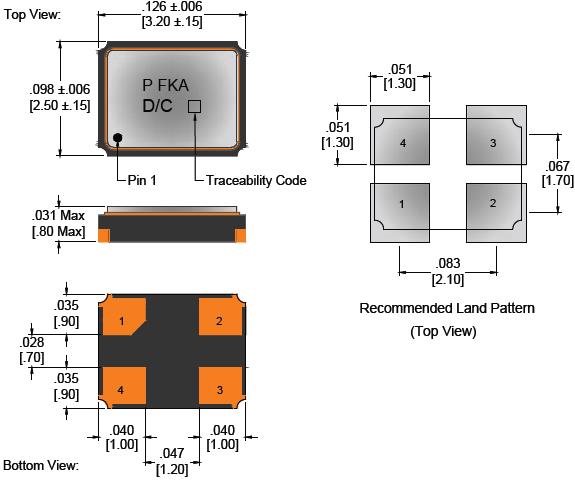

尺寸：3.2*2.5mm

威爾威晶振,C3石英晶振,C3-26000X-FBBD12RX晶振，超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶...

　 威爾威晶振,C3石英晶振,C3-26000X-FBBD12RX晶振，超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

　貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.威爾威晶振,C3石英晶振,C3-26000X-FBBD12RX晶振.

　　威爾威晶振,C3石英晶振,C3-26000X-FBBD12RX晶振，2018年7月24日/ Wi2Wi公司（“Wi2Wi”或“公司”），全球領先的端到端無線連接解決方案開發商和制造商，高精度頻率控制，定時和微波過濾設備，很高興宣布推出堅固，堅固且可靠的溫度補償晶體振蕩器系列（TCXO），即TCH系列，這是其晶振產品組合的進一步發展前景。

宣布新型TCH系列堅固耐用且同類最佳的溫度補償晶體振蕩器（TCXO）。TC6系列進一步擴展了Wi2Wi的頻率控制SMD石英晶體和定時設備產品組合，以滿足航空電子，太空和軍事市場最苛刻的技術要求。公司已收到TCH系列的首批生產訂單，從大型供應商到航空電子設備和國防市場。“董事會主席Michael Sonnenreich表示。

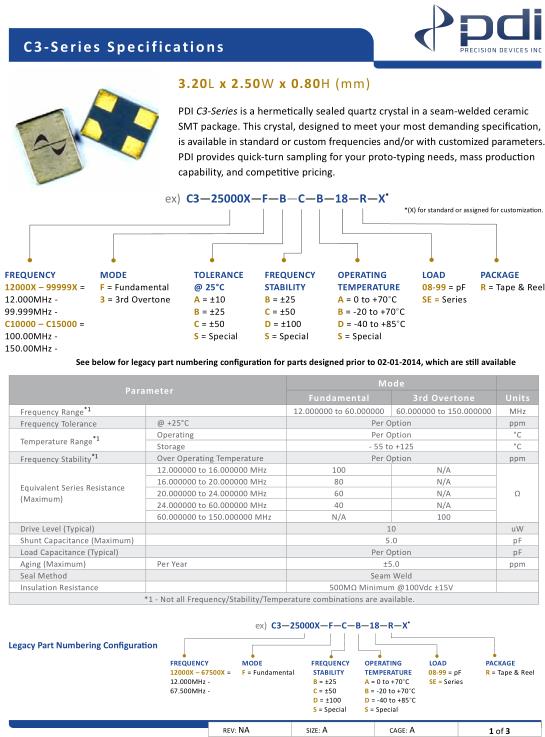

Parameter-Wi2Wi晶振		Mode-C3貼片晶振
Parameter-Wi2Wi晶振		Fundamental	3rd Overtone	Units
Frequency Range *1		12.000000 to 60.000000	60.000000 to 150.000000	MHZ
Frequency Tolerance	@ +25°C	Per Option		ppm
Temperature Range *1	Operating	Per Option		°C
Temperature Range *1	Storage	- 55 to +125		°C
Frequency Stability *1	Over Operating Temperature	Per Option		ppm
Equivalent Series Resistance	12.000000 to 16.000000 MHz	100	N/A	Ω
(Maximum)	16.000000 to 20.000000 MHz	80	N/A
	20.000000 to 24.000000 MHz	60	N/A
	24.000000 to 60.000000 MHz	40	N/A
	60.000000 to 150.000000 MHz	N/A	100
Turnover Temperature (Typical)		10		°C
Shunt Capacitance (Maximum)		5		pF
Load Capacitance (Typical)		Per Option		pF
Aging (Maximum)		±5.0		ppm
Seal Method		Seam Weld
Insulation Resistance		500MΩ Minimum @100Vdc ±15V
*1 - Not all Frequency/Stability/Temperature combinations are available

激勵功率

在晶振上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）.

負極電阻

除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管SMD晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

抗沖擊

抗沖擊是指歐美晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是貼片石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英貼片晶振產品,并在開封后盡可能進行安裝,以免長期儲藏. 威爾威晶振,C3石英晶振,C3-26000X-FBBD12RX晶振.

正常溫度和濕度:

溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

wi2wi晶振公司將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.

威爾威晶振,C3石英晶振,C3-26000X-FBBD12RX晶振，Wi2Wi晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.

Wi2Wi晶振公司在“制造、使用、有效利用、再利用”這樣一個歐美晶振晶體產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.
