頻譜/矢量分析儀晶振用愛普生品牌的話,對號入座的產品都是哪些?

來源：http://www.fuleikeji.cn 作者：康華爾電子 2020年10月23

　　頻譜/矢量分析儀晶振用愛普生品牌的話,對號入座的產品都是哪些?
　　信號處理一直以來都是非常令人頭疼的是,一個信號的分析和解讀更是難上加難;為了解決這兩方面的問題,頻譜分析儀和矢量分析儀的出現做出了極大貢獻,這種設備和高校實驗室里的示波器是差不多的,只是在功能上更加高大上;作為一名專業的晶振行業從業者,必須要研究一下其中所使用的晶振產品;下面我們來看看在頻譜/矢量分析儀上整套使用愛普生晶振的話在各模塊上都有哪些產品適用.
　　愛普生株式會社愛普生拓優科夢,(EPSON—YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體,如今已經是全球比較出名的石英晶振制造商了,在晶振行業屬于龍頭性的企業,產品涵蓋面非常廣泛,可適用的領域也非常多,主要的分為網絡通信,測量?jī)x器,工廠自動化,安保安全,汽車等行業.上面說的頻譜/矢量分析儀就屬于測試測量中的一種.

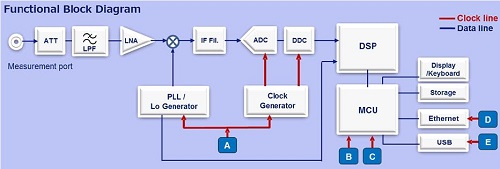

　　頻譜/矢量分析儀系統結構圖如下:

　　各模塊說明:

縮寫	定義
ATT	衰減器
LPF	低通濾波器
LNA	低噪聲放大器
ADC	模數轉換器
DDC	數字下變頻器
DSP	數字信號處理器
CLK	時鐘
MCU	微控制器單元
PLL	鎖相環

　　那么愛普生又有哪些石英晶振產品可應用在這樣一個系統中呢?且看下表:

類別	模型	頻率,特征	目的
VCXO	VG-4513CA	100MHz,125MHz,低相位噪聲時鐘,APR±50×10-6Min	直接到CLK發生器
可編程OSC	SG-8003CG SG-8003CE	20MHz,27MHz,30MHz等,可編程	無振蕩電路的MCU
kHz晶體	MC-146 FC-135	32.768kHz的	帶振蕩電路的MCU
實時時鐘(內置晶體單元)	RX6110SA	32.768kHz,SPI和I2C接口,低功耗	無振蕩電路的MCU
實時時鐘(內置晶體單元)	RX8010SJ	32.768kHz,I2C接口,低功耗	無振蕩電路的MCU
兆赫晶體	FA-238	25.0兆赫	帶有振蕩電路的以太網IC
水晶OSC(SPXO)	SG-210SEH SG-210SDH SG-210SCH	125MHz,高穩定性	以太網IC,無振蕩電路
水晶OSC(SPXO)	SG-210STF	12MHz,24MHz,48MHz,高穩定性	USB-IC,無振蕩電路
兆赫晶體	FA-238 FA-238V	12MHz,24MHz,48MHz	帶振蕩電路的USB-IC

　　頻譜/矢量分析儀晶振用愛普生品牌的話,對號入座的產品都是哪些?上表中所示的產品都是,其中以有源晶振居多,無源類別的產品也就在帶振蕩電路的MCU模塊中有應用.
