X1G0058810001專用于6G光學應用的小型封裝高穩定性振蕩器

來源：http://www.fuleikeji.cn 作者：康華爾電子 2023年07月12

由于物聯網和ADAS等5G應用的實施，隨著數據流量的增長，網絡基礎設施變得比以往任何時候都更加重要。IT廠商一直在快速建設數據中心，對安裝在數據中心內部的光模塊有著巨大的需求。這種應用要求晶體振蕩器具有“小”、“低抖動”和“高穩定性”，而我們的SG2520系列貼片石英晶振可以滿足所有這些要求。以下是我們產品的特點，這些將有助于光模塊的性能。X1G0058810001專用于6G光學應用的小型封裝高穩定性振蕩器

更小的尺寸(2520)解決了QSFP-DD收發器的PCB布局限制

利用我們的HFF晶體，高頻基波振蕩可實現低至19 fs(典型值)的抖動。

內部IC支持20 x 10的總容差-6包括105℃運行和10年老化

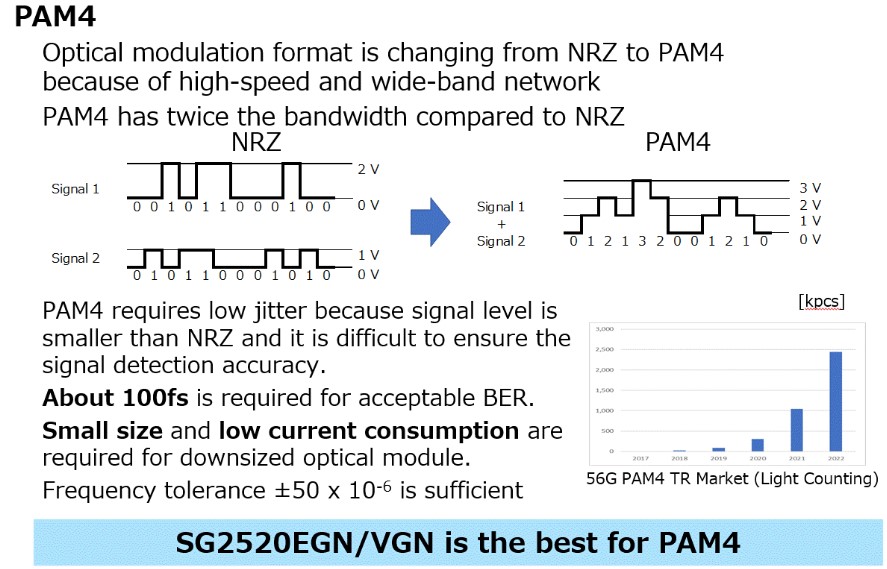

主要DSP供應商推薦PAM4 / 400ZR

適用于光學應用的小型封裝高穩定性振蕩器，與OIF標準兼容，SG2520EGN / SG2520VGN，SG2520EHN / SG2520VHN
高頻、低相位抖動特性

X1G0058810001專用于6G光學應用的小型封裝高穩定性振蕩器

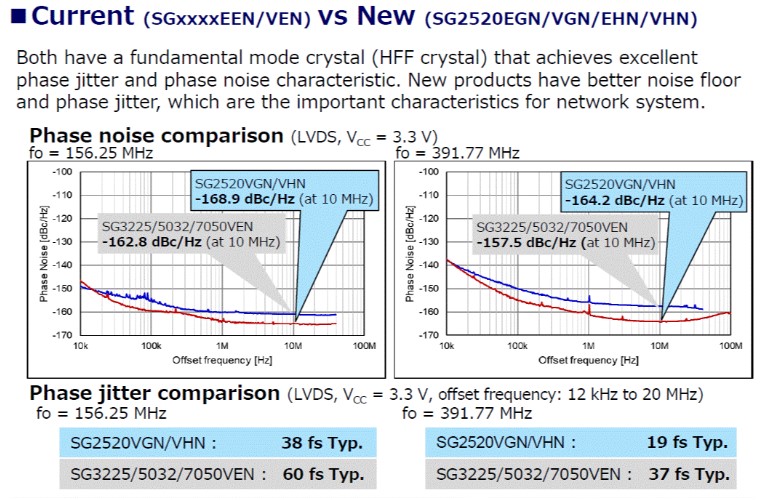

定位與當前產品

X1G0058810001專用于6G光學應用的小型封裝高穩定性振蕩器

應用程序：

網絡設備(路由器、交換機、光模塊等)

數據中心

測試和測量設備，工廠自動化

ADC和DAC等高速轉換器

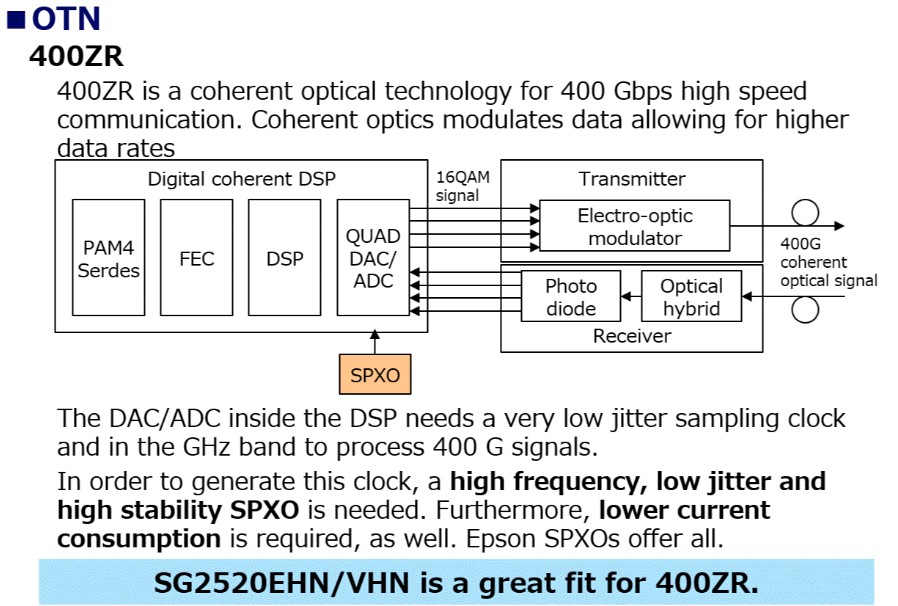

目標應用，客戶優勢

X1G0058810001專用于6G光學應用的小型封裝高穩定性振蕩器

SG2520EGN(晶體振蕩器)

頻率范圍：25 MHz至500 MHz

電源電壓：典型值為2.5 V。/ 3.3 V(典型值)。

頻率公差:：25 × 10-6, 50 × 10-6

工作溫度：-40攝氏度至+85攝氏度，-40攝氏度至+105攝氏度

功能:輸出使能(OE)或

待機(標準時間（standard time）)

輸出：LV-PECL差分晶體振蕩器

低相位抖動：最大50 fs。

(頻率大于391兆赫)

外形尺寸：2.5 × 2.0 × 0.74毫米

編碼	進口晶振	頻率	尺寸	輸出方式	電源電壓
X1G0058810001	SG2520EGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	3.135 to 3.465 V
X1G0058810002	SG2520EGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	3.135 to 3.465 V
X1G0058810003	SG2520EGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	2.375 to 2.625 V
X1G0058810005	SG2520EGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	3.135 to 3.465 V
X1G0059010001	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V
X1G0059010002	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V
X1G0059010003	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V
X1G0059010004	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V
X1G0059010006	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V
X1G0059010007	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V
X1G0059010008	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V
X1G0059210001	SG2520EHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	3.135 to 3.465 V
X1G0059410001	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V
X1G0059410002	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	有源晶振
X1G0059410003	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V
X1G0059410004	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V
X1G0059410005	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V
X1G0059410006	SG2520VHN	155.520000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V
X1G0059410007	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V
X1G0059410008	SG2520VHN	174.703000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V
X1G0059410009	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V
X1G0059410010	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V
X1G0059410011	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V
X1G0059410603	SG2520VHN	400.000000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.970 to 3.465 V
X1G0059410604	SG2520VHN	400.000000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.970 to 3.465 V
X1G0059410605	SG2520VHN	467.529297 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V
