首頁進口晶振NAKA晶體,NAKA Crystal,CU300石英晶振

NAKA晶體,NAKA Crystal,CU300石英晶振

編號：71038420
頻率：12～60MHz

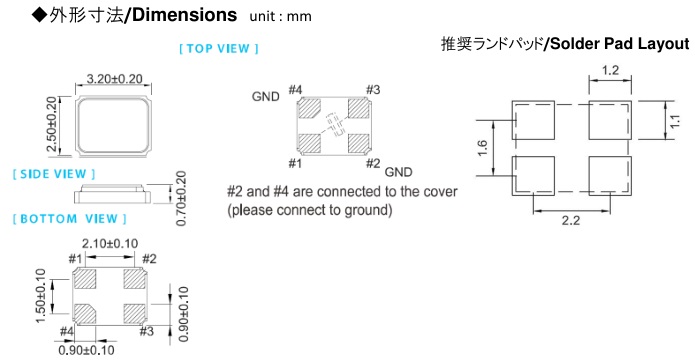

尺寸：3.2*2.5*0.70mm

3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性適合用于汽車電子部件,晶體在嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛...

　　NAKA晶體,NAKA Crystal,CU300石英晶振.貼片晶振本身體積小,薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型,薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD,SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

　　石英晶振在選用晶片時應注意溫度范圍、無源晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為X軸,短邊為Z軸,面為Y軸.

　　Naka＆Company是使用模擬電路技術的高精度晶振制造商,專門研究定制規格.廣泛用于要求" 低相位噪聲,高頻率,高可靠性 "的通信設備,廣播設備,測量設備,交通基礎設施設備,醫療設備和國防設備.此外,我們將致力于成為一家能夠提供長期產品供應并在不久的將來滿足客戶需求的公司,以應對近年來已成問題的停產.

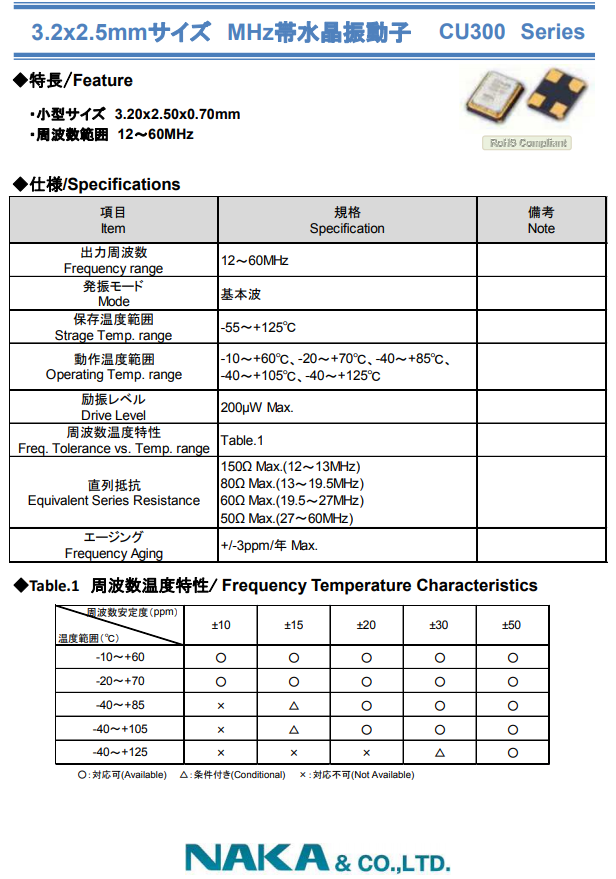

NAKA晶振	單位	CU300晶振	石英晶振基本條件
標準頻率	f_nom	12～60MHz	標準頻率
儲存溫度	T_stg	-55°C～+125°C	裸存
工作溫度	T_use	-10°C～+60°C -20°C～+70°C -40°C～+85°C -40°C～+105°C -40°C～+125°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW ～ 300μW
頻率公差	f_— l	±10,±15,±20,±30,±50ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.fuleikeji.cn/
頻率溫度特征	f_tem	±10,±15,±20,±30,±50× 10^-6 /-10°C～+60°C ±10,±15,±20,±30,±50× 10^-6 /-120°C～+70°C ±15,±20,±30,±50× 10^-6 /-40°C～+85°C ±10,±15,±20,±30,±50× 10^-6 /-40°C～+105°C ±30,±50× 10^-6 /-40°C～+125°C	超出標準的規格請聯系我們.
負載電容	CL	20pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C— +60°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

　　在一個不同擴張系數電路板(環氧玻璃)上焊接SMD晶振產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

　　自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至低,并確保在安裝前未對產品特性產生影響.

加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器.如需在+150°C以上焊接晶振產品,建議使用SMD晶振.

　　在更高或更低溫度或高濕度環境下長時間保存3225晶振產品時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

抗沖擊

　　貼片晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.

輻射

　　暴露于輻射環境會導致石英晶振性能受到損害,因此應避免照射.

化學制劑/pH值環境

　　請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.

　　NAKA石英晶振堅持在發展中保護、在保護中發展,積極探索環境保護新道路,切實解決影響科學發展和損害群眾健康的突出環境問題,全面開創環境保護工作新局面.

　　充分認識加強環境保護工作的重要性和緊迫性,把環境保護擺在更加重要的戰略位置,以對國家、對民族、對子孫后代高度負責的精神,切實做好環境保護工作,推動經濟社會全面協調可持續發展.

　　NAKA晶振公司提供從材料的選定到廢棄過程中考慮環境質量的產品.加強制度建設,深化環境監管,向環境污染宣戰,促進經濟與環境協調發展.

積極參與公司內部活動和地區環境改善活動,為社會做出貢獻,實現公司的社會責任.實施公司內部環境培訓和訓練,推進防污染和環保活動.遵守國內外法律,遵守與客戶和地區的約定事項,與日常業務相融合,努力開展繼續改善環境的工作.

　　創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,SMD晶振,無源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
