- 編號：97524358
- 頻率：13~52MHz

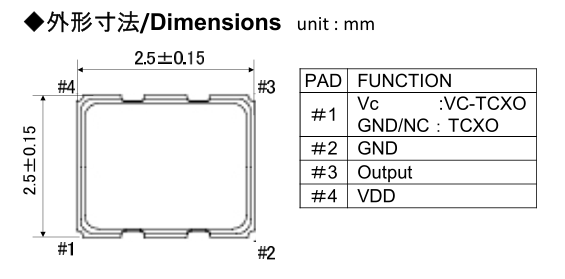

- 尺寸：2.5*2.5mm

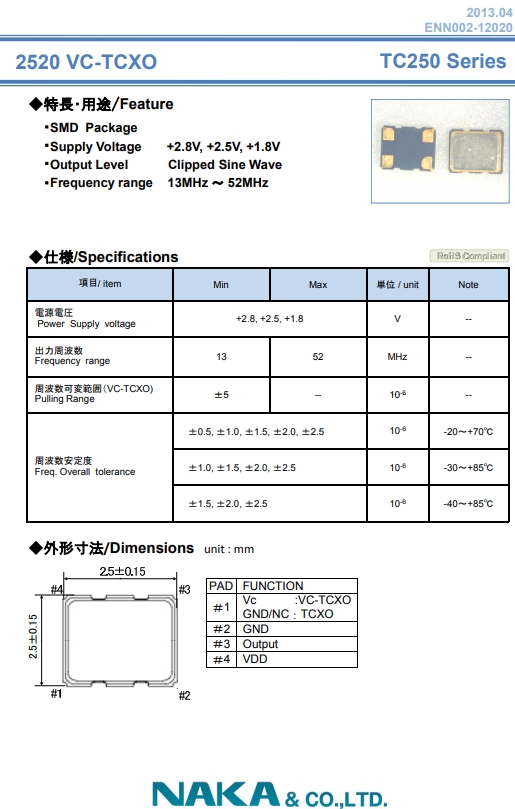

NAKA晶振,壓控溫補振蕩器,TC250壓電石英晶振
壓控溫補晶振(VC-TCXO),壓控溫補石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率13MHz到52MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.VCXO壓控晶體應用:調制解...
.jpg)
NAKA晶振,壓控溫補振蕩器,TC250壓電石英晶振.貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等.
晶振的真空封裝技術:是指SMD晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使晶振組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.
TXC,NDK,希華.jpg)
NAKA晶振集團主要以晶振Crystal,電子元件,三端穩壓管,LED照明,高壓電容器,薄膜電容器等產品的生產與開發,在于2013年開始處理,軟件的開發,今后在有線、無線通信設備的本公司商品化目標.今后更能迅速滿足市場的需求,不斷提高晶振精度及擴展晶振頻率范圍.目前針對中國市場主要以壓控晶振,壓控溫補晶振,高精度晶振,無源晶振,石英晶體諧振器,有源晶振系列產品作為主打的晶振廠家.
格發TXC,NDK,希華.jpg)
| 晶振項目 | 符號 | 產品規格 |
|---|---|---|
| 標稱頻率 | f_nom | 13~52MHz |
| 頻率公差 | ppm | ±2.0,±1.0,±0.5,±1.5,±2.5ppm |
| 輸出條件 | Clipped Sine Wave | |
| 電源電壓 | Vcc | +1.8V,+2.5V,+2.8V |
| 負載電容 | CL | 20pF |
| 串聯電阻（ESR） | R1 | 70kΩ Max. |
| 絕對最大驅動電平 | DLmax. | 0.5μW Max. |
| 驅動電平 | DL | 0.1μW typ. |
| 并聯電容 | C 0 | 1.0pF typ. |
| 頻率老齡化 | f_age | ±3x 10-6/Year |
| 工作溫度 | T_use |
−20ºC to +70ºC −30ºC to +85ºC −40ºC to +85ºC |
| 儲藏溫度 | T_stg | −50ºC to +125ºC |
TXC,NDK,希華.jpg)
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發貼片晶振功能失?；驌舸┑拈]門或影響實際的晶振參數及晶振精度.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).
在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷諧振器產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
自動安裝和真空化引發的沖擊會破壞石英晶體振蕩器特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至低,并確保在安裝前未對產品特性產生影響.
加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器.如需在+150°C以上焊接晶振產品,建議使用SMD晶振.
在更高或更低溫度或高濕度環境下長時間保存進口石英晶體諧振器產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
納卡石英晶振堅持在發展中保護、在保護中發展,積極探索環境保護新道路,切實解決影響科學發展和損害群眾健康的突出環境問題,全面開創環境保護工作新局面.
充分認識加強環境保護工作的重要性和緊迫性,把環境保護擺在更加重要的戰略位置,以對國家、對民族、對子孫后代高度負責的精神,切實做好環境保護工作,推動經濟社會全面協調可持續發展.
納卡晶振公司提供從材料的選定到廢棄過程中考慮環境質量的產品.加強制度建設,深化環境監管,向環境污染宣戰,促進經濟與環境協調發展.
積極參與公司內部活動和地區環境改善活動,為社會做出貢獻,實現公司的社會責任.實施公司內部環境培訓和訓練,推進防污染和環?；顒?遵守國內外法律,遵守與客戶和地區的約定事項,與日常業務相融合,努力開展繼續改善環境的工作.
創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控溫補振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
