將差分晶振PECL輸出連接到其他邏輯類型
來源：http://www.fuleikeji.cn 作者：康華爾電子 2019年02月20
前面我們說到，LV-PECL和PECL實則屬于同一種差分輸出，還有一種CML輸出和EPCL差不多，那么要如何把PECL輸出連接到CML上呢，兩種相似的邏輯類型是否可以相融？為了驗證是否可靠，Pletronics晶振公司利用自家的LV9和PE9系列，做了以下實驗，請大家耐心閱讀。
除了LVPECL與LVPECL連接之外，還有可能將pletronics LVPECL振蕩器與其他邏輯系列一起使用，其中包括LVDS，CML和HSTL.Pletronics構成LVDS輸出晶振的復雜系列，因此通常不需要將LVPECL調整為LVDS nuless在非常高的頻率下要求。

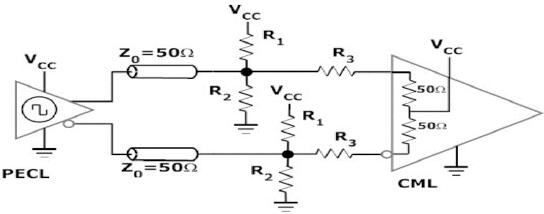

將PECL連接到CML:
CML與ECL和PECL相似。但是，電壓擺幅和終端網絡存在差異.CML的差分電壓擺幅為400mv，LVPECL為800mv.CML輸入結構包括終端電阻，可能包括偏置電壓源，因此消除了對外部元件的需求。用于CML的偏置電壓不同于LVPECL，因此這也是一個考慮因素。
CML輸入的VCM和CML輸入上的信號擺動將需要使用允許的最小電平。CML輸入降至約0.125V PP，仍然在CML輸入最低級別規范內。因此R3為275歐姆。R1和R2的值的選擇與2.4節類似。在這種情況下，R1與串聯組合并聯R3和50歐姆CML終端。

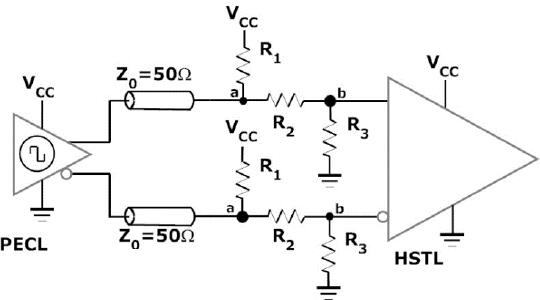

將PECL轉換為HSTL：

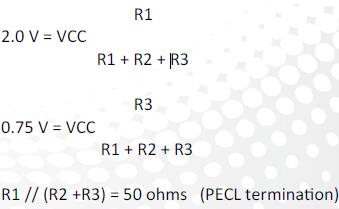

原理圖上的“a”點是PECL終端的VTT點（VCC-2.0V）。
原理圖上的“b”點是HSTL的Vref（0.75V）
.jpg)

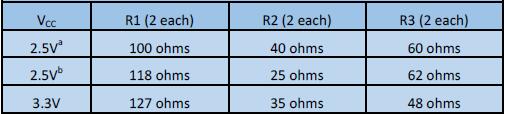

不幸的是，對于VCC=2.5V，沒有“完美”的解決方案。其中一個參數必須有折衷。有兩個好處。
'a'解決方案導致50歐姆PECL端接，HSTL VREF正確但PECL端接VTT只有1.25V。HSTL信號將是PECL信號的60％。
'b'解決方案導致50歐姆PECL端接，HSTL VREF正確，但PECL端接VTT只有1.44V。HSTL信號將是PECL信號的71％。

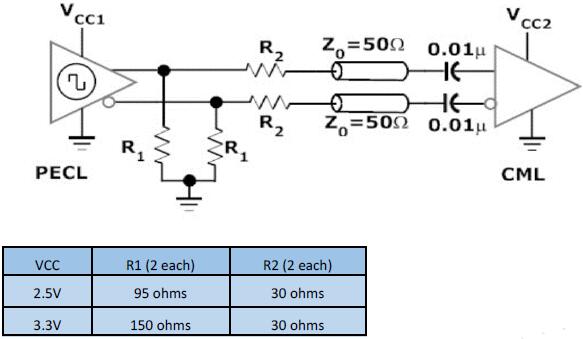

內部直流偏置時PECL與CML的接口
從LVPECL到CML的最廣泛使用的方法是通過AC耦合。交流耦合消除LVDS差分晶振和CML輸入級之間的任何共模電壓問題。在一些數據中應用中，基線漂移是AC耦合方案中的一個考慮因素，但這不是振蕩器的問題。在該方案中，兩個R1為振蕩器的射極跟隨器輸出級提供電流返回。對于CML兼容性，兩個R2將LVPECL輸出電壓擺幅降低約40％。

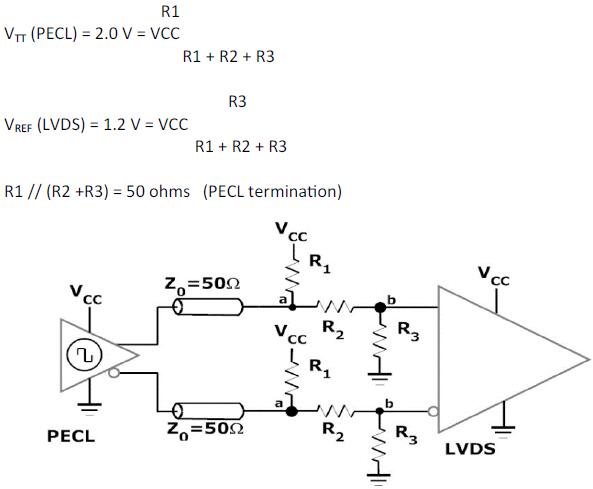

PECL與LVDS的接口將PECL衰減到LVDS電平：
Pletronics LV9差分晶體振蕩器系列LVDS輸出僅工作在700MHz。如果是更高頻率的LVDS信號需要時，這個PECL到LVDS接口提供了PE9系列上限的解決方案。
某些LVDS輸入無法接受過驅動。該解決方案將PECL峰峰值信號電平降低至LVDS電平和電平將信號轉換為LVDS 1.2V輸入平均電平。

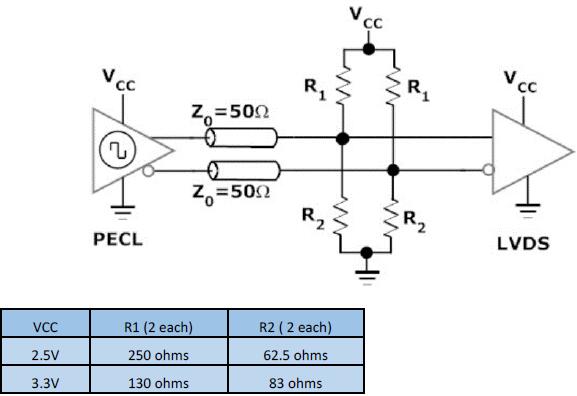

當LVDS可以接受更大的信號電平時：
將PECL連接到LVDS許多LVDS輸入將允許過驅動并具有寬共模范圍。在這種情況下，PECL電平可以直接驅動到LVDS輸入。這導致更簡單的電路。必須檢查LVDS輸入規范以確定此條件是否可接受。這也是假設LVDS差分晶振終端是外部的。
終端是標準PECL終端。
3.3V并沒有精確的解決方案，以下是最佳使用值：對于2.5V，原理圖必須更改，將R1從VCC移至'b'并將R3從'a'移至地。
注意：對于2.5V，原理圖已更改！
事實證明PECL輸出是可以連接到CML上的，至于其他的邏輯類型是否也一樣，還要留待后續的研究，為了讓工程師們更了解是如何操作，Pletronics Crystal公司畫出圖紙，制作表格和計算公式，懂的人也許一看就明了，外行人或者像我這樣一知半解的，估計都看懵了。差分晶體振蕩器如今已應用到更好的產品身上，使用數量和采購頻率也越來越多，前景還是相當不錯的，康華爾電子有正規渠道可幫客戶訂購國外進口品牌的差分晶振。
除了LVPECL與LVPECL連接之外，還有可能將pletronics LVPECL振蕩器與其他邏輯系列一起使用，其中包括LVDS，CML和HSTL.Pletronics構成LVDS輸出晶振的復雜系列，因此通常不需要將LVPECL調整為LVDS nuless在非常高的頻率下要求。
將PECL連接到CML:
CML與ECL和PECL相似。但是，電壓擺幅和終端網絡存在差異.CML的差分電壓擺幅為400mv，LVPECL為800mv.CML輸入結構包括終端電阻，可能包括偏置電壓源，因此消除了對外部元件的需求。用于CML的偏置電壓不同于LVPECL，因此這也是一個考慮因素。
CML輸入的VCM和CML輸入上的信號擺動將需要使用允許的最小電平。CML輸入降至約0.125V PP，仍然在CML輸入最低級別規范內。因此R3為275歐姆。R1和R2的值的選擇與2.4節類似。在這種情況下，R1與串聯組合并聯R3和50歐姆CML終端。
將PECL轉換為HSTL：
原理圖上的“a”點是PECL終端的VTT點（VCC-2.0V）。
原理圖上的“b”點是HSTL的Vref（0.75V）
不幸的是，對于VCC=2.5V，沒有“完美”的解決方案。其中一個參數必須有折衷。有兩個好處。
'a'解決方案導致50歐姆PECL端接，HSTL VREF正確但PECL端接VTT只有1.25V。HSTL信號將是PECL信號的60％。
'b'解決方案導致50歐姆PECL端接，HSTL VREF正確，但PECL端接VTT只有1.44V。HSTL信號將是PECL信號的71％。
內部直流偏置時PECL與CML的接口
從LVPECL到CML的最廣泛使用的方法是通過AC耦合。交流耦合消除LVDS差分晶振和CML輸入級之間的任何共模電壓問題。在一些數據中應用中，基線漂移是AC耦合方案中的一個考慮因素，但這不是振蕩器的問題。在該方案中，兩個R1為振蕩器的射極跟隨器輸出級提供電流返回。對于CML兼容性，兩個R2將LVPECL輸出電壓擺幅降低約40％。
PECL與LVDS的接口將PECL衰減到LVDS電平：
Pletronics LV9差分晶體振蕩器系列LVDS輸出僅工作在700MHz。如果是更高頻率的LVDS信號需要時，這個PECL到LVDS接口提供了PE9系列上限的解決方案。
某些LVDS輸入無法接受過驅動。該解決方案將PECL峰峰值信號電平降低至LVDS電平和電平將信號轉換為LVDS 1.2V輸入平均電平。
當LVDS可以接受更大的信號電平時：
將PECL連接到LVDS許多LVDS輸入將允許過驅動并具有寬共模范圍。在這種情況下，PECL電平可以直接驅動到LVDS輸入。這導致更簡單的電路。必須檢查LVDS輸入規范以確定此條件是否可接受。這也是假設LVDS差分晶振終端是外部的。
終端是標準PECL終端。
3.3V并沒有精確的解決方案，以下是最佳使用值：對于2.5V，原理圖必須更改，將R1從VCC移至'b'并將R3從'a'移至地。
注意：對于2.5V，原理圖已更改！
事實證明PECL輸出是可以連接到CML上的，至于其他的邏輯類型是否也一樣，還要留待后續的研究，為了讓工程師們更了解是如何操作，Pletronics Crystal公司畫出圖紙，制作表格和計算公式，懂的人也許一看就明了，外行人或者像我這樣一知半解的，估計都看懵了。差分晶體振蕩器如今已應用到更好的產品身上，使用數量和采購頻率也越來越多，前景還是相當不錯的，康華爾電子有正規渠道可幫客戶訂購國外進口品牌的差分晶振。
