TAITIEN解密Oscillator中的三態函數
來源：http://www.fuleikeji.cn 作者：康華爾電子 2019年07月20
我們都知道Oscillator指的是石英晶體振蕩器,這是一種高性能的頻率控制元器件,應用范圍非常廣泛,在很多與晶體振蕩器相關的資料當中,都會經?？吹竭@一個Tristate Function單詞,是頻率元件行業里常說的三態函數,那什么是三態函數呢,它的作用原理又是什么?臺灣泰藝晶振公司將為大家解答.
什么是三態函數?

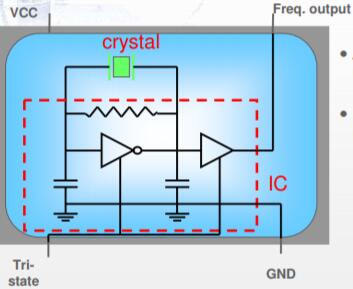

在具有三態功能的振蕩器中,石英振蕩器輸出可由三態引腳控制,如下所示:
邏輯高:輸出使能
邏輯低:輸出禁用
三態功能允許輸出引腳呈現高阻態,有效地從電路中移除振蕩器輸出,在Tri-State中禁用輸出時,OSC晶振電路可以保持打開或關閉,三態振蕩器工作模式:振蕩器電路關閉.
•優勢:
待機電流較低
•缺點:
更長的啟動時間:(基本模式>0.2mS)
(第3個泛音模式>2mS)
•禁用輸出時,只有PX/PY系列具有石英晶體振蕩器開/關選項.
•所有其他振蕩器系列都在三態中關閉振蕩器.
如何禁用三態函數:
什么是三態函數?
在具有三態功能的振蕩器中,石英振蕩器輸出可由三態引腳控制,如下所示:
邏輯高:輸出使能
邏輯低:輸出禁用
三態功能允許輸出引腳呈現高阻態,有效地從電路中移除振蕩器輸出,在Tri-State中禁用輸出時,OSC晶振電路可以保持打開或關閉,三態振蕩器工作模式:振蕩器電路關閉.
待機電流較低
•缺點:
更長的啟動時間:(基本模式>0.2mS)
(第3個泛音模式>2mS)
不同振蕩器工作模式的待機電流比較
| 待機電流 | ||||||
| 電源電壓(VDD) | 1.8V | 2.5V | 2.8V | 3.3V | 5.0V | |
| 振蕩器關閉 | 22MHz | 0.4uA | 0.5uA | 1.1uA | 1.6uA | 4.1uA |
| 44MHz | 0.4uA | 1.5uA | 1.7uA | 2.3uA | 6.1uA | |
| 振蕩器開啟 | 22MHz | 0.33mA | 0.5mA | 1.16mA | ||
| 44MHz | 2.1mA | 3.4mA | 13.5mA | |||
•所有其他振蕩器系列都在三態中關閉振蕩器.
如何禁用三態函數:
•如果Oscillator不需要三態功能,則三態引腳應連接到Vcc引腳或左側浮動.如果三態引腳懸空,則有一個內部上拉電阻可以輸出.
•如果Oscillator不需要三態功能,TAITIEN晶體公司建議將三態引腳連接到VCC.
